Szczegóły Produktu:
|
| Kołnierz PN16: | Kołnierz kuty | Nazwa produktu: | Czarny kołnierz podłogowy |
|---|---|---|---|
| standard:: | ANSI, DIN, JIS, ASME | Numer modelu: | Kołnierz gwintowany, DN15-2500 |
| Kołnierz typu płyty: | Kołnierz wsuwany na płytę | Materiał: | ASTM A105 ASTM A216 |
| Próbka: | za darmo | Proces: | Kucie + Obróbka CNC |
| Rozmiar: | 15mm-6000mm | Szczegóły pakowania: | drewniana skrzynka i paleta |
| High Light: | Kołnierze stalowe DN150,kołnierze stalowe perforowane,1-calowy podniesiony kołnierz czołowy |
||

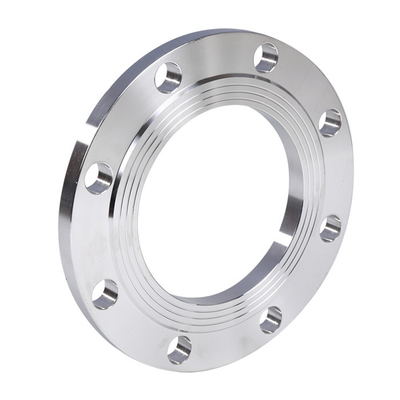

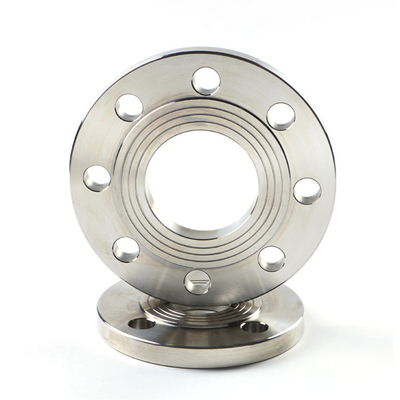

DN150 A105 106 Kołnierz ze stali węglowej Kołnierz spawalniczy Szyjka poślizgowa na kołnierzu perforowanym WN Kołnierz podniesiony
NOTATKA:
1. Kołnierze klasy 150 z wyjątkiem złącza zakładkowego będą wyposażone w podniesioną powierzchnię o 0,06 (1,6 mm), która jest uwzględniona w „Grubości” (C) i „Długości przez piastę” (Y1), (Y3).
2. W przypadku kołnierzy wsuwanych, gwintowanych, spawanych w gnieździe i kołnierzy zakładkowych piasty mogą być ukształtowane pionowo od podstawy do góry lub zwężone w granicach 7 stopni.
3. Kołnierze zaślepiające mogą być wykonane z taką samą piastą jak ta używana w kołnierzach wsuwanych lub bez piasty.
4. Powierzchnia uszczelki i tylna strona (powierzchnia nośna do skręcania) są równoległe w zakresie 1 stopnia.Aby osiągnąć równoległość, licowanie punktowe wykonuje się zgodnie z MSS SP-9, bez zmniejszania grubości (C).
5. Głębokość gniazda (D) jest objęta ANSI B 16.5 tylko w rozmiarach do 3 cali, powyżej 3 cali jest opcja producenta
| Tabela ANSI, ASME, ASA, B16.5 150lb/sq.in.Kołnierz z pierścieniem talerzowym RF | |||||||||
| ø | D | b | g | m | J | k | Dziury | ja | Kg. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12.600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18 500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28 000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36 000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46 000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50 000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64 000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72 000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89 000 |
Informacje fabryczne:
Hebei Haihao High Pressure Flange & Pipe Fittings Group Co., Ltd. została założona w 1982 roku, Haihao Group jest właścicielem w całości zależnej firmy o nazwie Hebei Haihao Group Premium Pipeline Equipments Co., Ltd. Hebei Haihao High Pressure Flange & Pipe Fittings Group Co., Ltd. zajmuje powierzchnię 580.000 metrów kwadratowych, zatrudnia 660 pracowników, sumę aktywów 250 milionów RMB, a roczna produkcja prawie 100.000 ton.Obecnie Haihao Group posiada 22 zaawansowane linie produkcyjne do produkcji złączek kołnierzowych i rurowych;Grupa Haihao produkuje złączki kołnierzowe i rurowe, obejmujące różne specyfikacje kołnierzy, kolanek, kolanek, trójników, reduktorów, elementów kielichowych i innych elementów rurociągów ze stali nierdzewnej, stali stopowej i węglowej z normami międzynarodowymi i chińskimi.
Często zadawane pytania:
Q1.Gdzie jest twoja fabryka?
A1: Centrum przetwarzania naszej firmy znajduje się w Cangzhou, HeBei w Chinach.
Q2.Jakie są główne produkty Twojej firmy?
A2: Naszymi głównymi produktami są kołnierze, kolanka, rury kolankowe, trójniki, reduktory, elementy kielichowe i inne elementy rurociągów w linii.
Q3.Jak kontrolujesz jakość?
A3: Certyfikat testu młyna jest dostarczany wraz z wysyłką, dostępna jest inspekcja strony trzeciej.
