Szczegóły Produktu:
|
| Numer modelu: | Kołnierz gwintowany, DN15-2500 | Kołnierz typu płyty: | Kołnierz wsuwany na płytę |
|---|---|---|---|
| Materiał: | F304 F304L F316 F316L 31803 32750 347H | Numer modelu: | 304 F304l F316, 304 F304l F316 Kołnierz do spawania Socket |
| Nazwa produktu: | Kołnierz ze stali nierdzewnej | Standard: | ANSI, bs, DIN, GB, ISO, JIS, Jpi, ASME |
| Orzecznictwo: | ISO CE | ||
| High Light: | Kołnierze ze stali nierdzewnej 316 1.4307,DN50 Kołnierze ze stali nierdzewnej 316,spawanie kołnierzy do spawania |
||

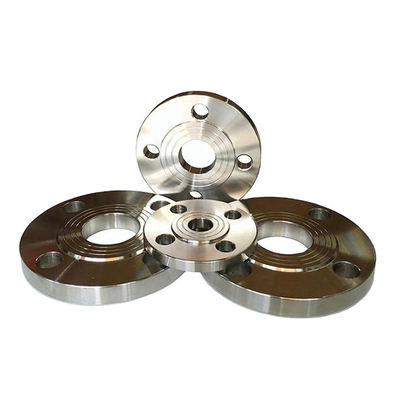

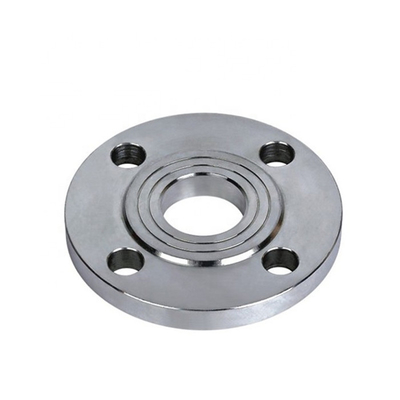

1.4307 1.4404 DN50 DN 150 DN80 Kołnierz ze stali nierdzewnej Kołnierz spawany Kołnierz ślizgowy z kołnierzem do spawania
| Tabela ANSI, ASME, ASA, B16.5 150lb/sq.in.Kołnierz z pierścieniem talerzowym RF | |||||||||
| ø | D | b | g | m | J | k | Dziury | ja | Kg. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12.600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18 500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28 000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36 000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46 000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50 000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64 000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72 000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89 000 |
|
NOTATKA:
1. Kołnierze klasy 150 z wyjątkiem złącza zakładkowego będą wyposażone w podniesioną powierzchnię o 0,06 (1,6 mm), która jest uwzględniona w „Grubości” (C) i „Długości przez piastę” (Y1), (Y3). 2. W przypadku kołnierzy wsuwanych, gwintowanych, spawanych w gnieździe i kołnierzy zakładkowych piasty mogą być ukształtowane pionowo od podstawy do góry lub zwężone w granicach 7 stopni. 3. Kołnierze zaślepiające mogą być wykonane z taką samą piastą jak ta używana w kołnierzach wsuwanych lub bez piasty. 4. Powierzchnia uszczelki i tylna strona (powierzchnia nośna do skręcania) są równoległe w zakresie 1 stopnia.Aby osiągnąć równoległość, licowanie punktowe wykonuje się zgodnie z MSS SP-9, bez zmniejszania grubości (C). 5. Głębokość gniazda (D) jest objęta ANSI B 16.5 tylko w rozmiarach do 3 cali, powyżej 3 cali jest opcja producenta. |
| Tabela ANSI, ASME, ASA, B16.5 300lb/sq.in.Kołnierz płytowy RF | |||||||||
| ø | D | b | g | m | J | k | Dziury | ja | Kg. |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1800 |
| 1 1/2" | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3400 |
| 2 1/2" | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6100 |
| 3 1/2" | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12.500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14 100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24 800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37 100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50 000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70 000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90 000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112 000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133 000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197 000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208 000 |
|
NOTATKA:
1. Kołnierze klasy 300 z wyjątkiem złącza zakładkowego będą wyposażone w podniesioną powierzchnię czołową 0,06 (1,6 mm), która jest uwzględniona w „Grubości” (C) i „Długości przez piastę” (Y1), (Y3). 2. W przypadku kołnierzy wsuwanych, gwintowanych, spawanych w gnieździe i kołnierzy zakładkowych piasty mogą być ukształtowane pionowo od podstawy do góry lub zwężone w granicach 7 stopni. 3. Kołnierze zaślepiające mogą być wykonane z taką samą piastą jak ta używana w kołnierzach wsuwanych lub bez piasty. 4. Powierzchnia uszczelki i tylna strona (powierzchnia nośna do skręcania) są równoległe w zakresie 1 stopnia.Aby osiągnąć równoległość, licowanie punktowe wykonuje się zgodnie z MSS SP-9, bez zmniejszania grubości (C). 5. Głębokość gniazda (D) jest objęta ANSI B 16.5 tylko w rozmiarach do 3 cali, powyżej 3 cali jest opcja producenta. |
| Tabela ANSI, ASME, ASA, B16.5 600lb/sq.in.Kołnierz płytowy RF | |||||||||
| ø | D | b | g | m | J | k | Dziury | ja | Kg. |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3700 |
| 2 1/2" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7300 |
| 3 1/2" | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11 800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24 500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29 500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43 000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70 000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86 000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100 000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175 000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232 000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292 000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330 000 |
|
NOTATKA:
1. Kołnierze klasy 600 z wyjątkiem połączenia zakładkowego będą wyposażone w podniesioną powierzchnię czołową 0,25 (6,35 mm), która nie jest uwzględniona w „Grubości” (C) i „Długości przez piastę” (Y1), (Y3). 2. W przypadku kołnierzy wsuwanych, gwintowanych, spawanych w gnieździe i kołnierzy zakładkowych piasty mogą być ukształtowane pionowo od podstawy do góry lub zwężone w granicach 7 stopni. 3. Kołnierze zaślepiające mogą być wykonane z taką samą piastą jak ta używana w kołnierzach wsuwanych lub bez piasty. 4. Powierzchnia uszczelki i tylna strona (powierzchnia nośna do skręcania) są równoległe w zakresie 1 stopnia.Aby osiągnąć równoległość, licowanie punktowe wykonuje się zgodnie z MSS SP-9, bez zmniejszania grubości (C). 5. Wymiary w rozmiarach 1/2 do 3 1/2 są takie same jak dla kołnierzy klasy 400. 6. Głębokość gniazda (D) jest objęta ANSI B 16.5 tylko w rozmiarach do 3 cali, powyżej 3 cali jest opcja producenta. |
Informacje fabryczne:

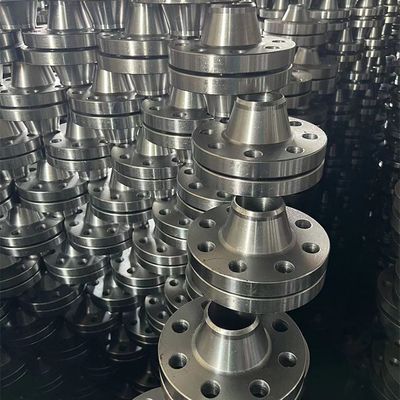

Hebei Haihao High Pressure Flange & Pipe Fittings Group Co., Ltd. została założona w 1982 roku, Haihao Group jest właścicielem w całości zależnej firmy o nazwie Hebei Haihao Group Premium Pipeline Equipments Co., Ltd. Hebei Haihao High Pressure Flange & Pipe Fittings Group Co., Ltd. zajmuje powierzchnię 580.000 metrów kwadratowych, zatrudnia 660 pracowników, sumę aktywów 250 milionów RMB, a roczna produkcja prawie 100.000 ton.Obecnie Haihao Group posiada 22 zaawansowane linie produkcyjne do produkcji złączek kołnierzowych i rurowych;Grupa Haihao produkuje złączki kołnierzowe i rurowe, obejmujące różne specyfikacje kołnierzy, kolanek, kolanek, trójników, reduktorów, elementów kielichowych i innych elementów rurociągów ze stali nierdzewnej, stali stopowej i węglowej z normami międzynarodowymi i chińskimi.
Często zadawane pytania:
Q1.Gdzie jest twoja fabryka?
A1: Centrum przetwarzania naszej firmy znajduje się w Cangzhou, HeBei w Chinach.
Q2.Jakie są główne produkty Twojej firmy?
A2: Naszymi głównymi produktami są kołnierze, kolanka, rury kolankowe, trójniki, reduktory, elementy kielichowe i inne elementy rurociągów w linii.
Q3.Jak kontrolujesz jakość?
A3: Certyfikat testu młyna jest dostarczany wraz z wysyłką, dostępna jest inspekcja strony trzeciej.
